避難硐室：
本公司根據《國務院關于進一步加強企業安全生產工作的通知》(國發[2010]23號)，制定了一整套完整可行的緊急避險設施的設計實施方案、技術參數以及使用規范。
本公司的緊急避險設施主要包括永久避難硐室、臨時避難硐室：
永久避難硐室是指設置在井底車場、水平大巷、采區(盤區)避災路線上，具有緊急避險功能的井下專用巷道硐室，服務于整個礦井、水平或采區，服務年限一般不低于5年。
臨時避難硐室是指設置在采掘區域或采區避災路線上，具有緊急避險功能的井下專用巷道硐室，主要服務于采掘工作面及其附近區域，服務年限一般不大于5年。
一、避難硐室的基本結構與配置：
避難硐室采用向外開啟的兩道門結構，外側第一道門采用既能抵擋一定強度的沖擊波，又能阻擋有毒有害氣體的防護密閉門：第二道門采用能阻擋有毒有害氣體的密閉門。兩道門之間為過渡室，密閉門之內為避險生存室。
1、過渡室空間：永久避難硐室過渡室的面積>3.0m2；臨時避難硐室>2.0m2。配備壓縮空氣幕和壓氣噴淋裝置。內有洗氣系統，供養系統，存放氧氣鋼瓶，壓縮空氣鋼瓶，人員定位系統。
2、生存室空間：高度>2.0米，寬度>2.0米，長度根據設計的額定避險人數以及內配裝備情況確定，每人有效使用面積>10m2，單向排氣管>2趟，單向排水管>1趟。頂端設置有甲烷傳感器，二氧化碳傳感器，一氧化碳傳感器，氧氣傳感器，壓力傳感器，內有防火防爆密閉系統、供氧和空氣凈化系統、制冷除濕系統、氣幕隔絕系統、壓風供養系統，及生存輔助系統，通訊系統，監控系統，自救器，正壓氧呼吸器。
3、防護密閉門：抗沖擊壓力>1Mpa，門上設觀察窗，擁有足夠的氣密性，密封可靠、開閉靈活。
4、門墻：門墻周邊掏槽，深度>0.2米，墻體用強度>C30的混凝土澆筑，并與巖(煤)體接實，保證足夠的氣密性。
5、支護方式：采用錨噴、砌碹等方式支護，支護材料具有阻燃、抗靜電、耐高溫、耐腐蝕的特性硐室地面高于巷道底板>0.2米。
6、硐室外部：配備有氧氣，一氧化碳，二氧化碳，甲烷，溫度等傳感器，檢測硐室外部條件。
7、供氧設施：本避難硐室內提供三種供氧方式，一是通過地面鉆孔通風；二是通過井下壓風管路通風；三是通過化學生氧機供氧(使用活性炭進行吸附有毒有害氣體；利用化學藥劑吸附空氣中多余的二氧化碳)供氧量不低于0.5升/分鐘·人，處理一氧化碳的能力應能保證在20分鐘內將一氧化碳濃度由0.04％降到0.0024％以下。在整個額定防護時間內，緊急避險設施內部環境中氧氣含量應在18.5％-23 0％之間，二氧化碳濃度不大于1.0％，甲烷濃度不大于10％，一氧化碳濃度不大于0.0024％，溫度不高于35攝氏度，濕度不大于85％，并保證緊急避險設施內始終處于不低于100帕的正壓狀態。采用高壓氣瓶供氣系統的應有減壓措施，以保證安全使用。
8、輔助設施：按額定避險人數配備食品、飲用水、自救器、人體排泄物收集處理裝置及急救箱、照明設施、工具箱、滅火器等輔助設施。配備的食品發熱量>5000千焦/天·人，飲用水>1.5升/天·人。配備的自救器應為隔絕式，有效防護時間應不低于45分鐘。
二、避難硐室的基礎功能系統：
避難硐室擁有六大基本功能系統，防火防爆密閉系統、供氧和空氣凈化系統、制冷除濕系統、氣幕隔絕系統、通信和監測監控系統、輔助系統等，可確保避難人員的通信聯絡監控和96小時以上生存時間。
1、防火防爆密閉系統
避難硐室與外界環境隔絕，能抵抗次開發1.0Mpa的沖擊波、有效阻隔火災以及有毒有害氣體的侵入。硐室兩側均設有密閉門，方便快速進出和日常通風和維護一門打不開時，避難人員可從另一側進出。
2、供氧和空氣凈化系統
本避難硐室內提供三種供氧方式，一是通過地面鉆孔通風二是通過井下壓風管路通風：三是通過化學生氧機供氧。使用活性炭進行吸附有毒有害氣體。利用化學劑吸附空氣中多余的二氧化碳。
3、制冷除濕系統
本避難硐室采用制冷設備來降低硐室內的溫度，電源可采用鉆孔中的電纜或硐室內自備電源供電：本硐室采用自動調節的固定式除濕裝置，以確保濕度低于85%。
4、氣幕隔絕系統：
硐室內部采用正壓設計，以有效防止有害氣體進入硐室：密閉門內側設空氣氣幕，減少并阻隔有毒有害氣體的進入。硐室內配有壓縮氣瓶，提供足夠的壓縮空氣，支持人員多次進出避難硐室。
5、通信、監測監控系統
設有有線和無線兩種通訊方式，使用專門研制的氣體傳感器，監測硐室內外的O2、CO2、CO、CH4等氣體濃度，并將監控數據傳輸?shù)巾鲜覂?nèi)置的監控分站和地面調度室：硐室內置的監控分站可以自動調節硐室內環境參數。
6、配輔助系統：
包括長時不間斷電源、照明設備、飲用水、食品、急救箱、衛生設備、滅火器和自救器等。

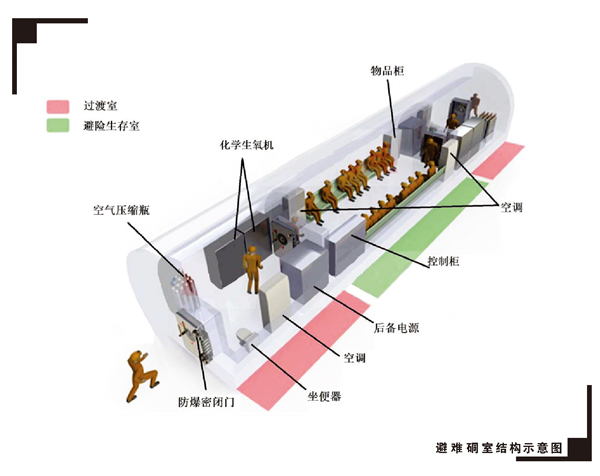

基礎設施示意圖：


|
